Caméra recul malin
- Alimentation : la caméra prend le +12 v sur le feu de recul, tester au multimètre et placer un fusible.
- Choix : le filaire offre une image stable, le sans fil accélère la pose; prévoir 1-2 h filaire, 30-60 min sans fil.
- Protection : assurer le passage avec gaine et passe-tôle, utiliser RCA blindé, cosses propres et masse sur tôle non peinte, sécurisée.

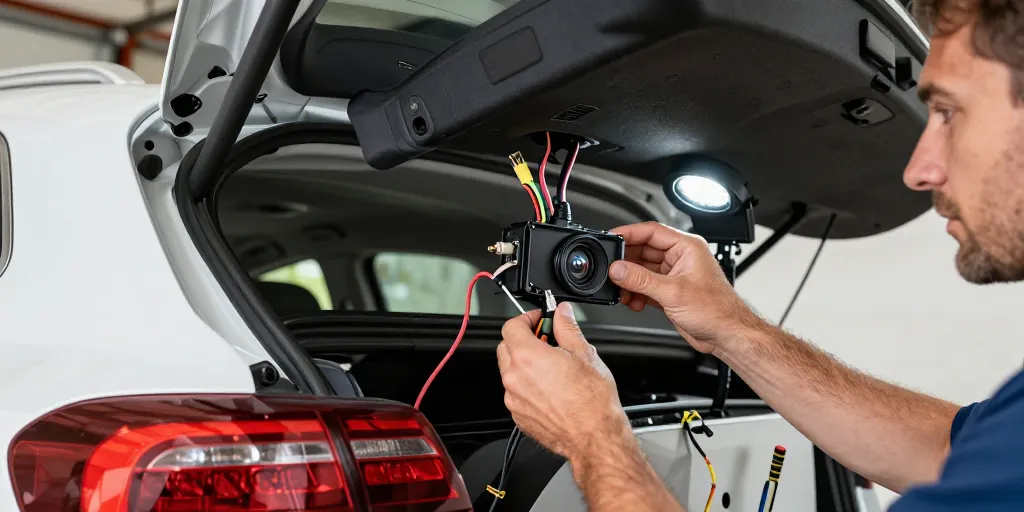

La caméra de recul s’alimente généralement en +12 v via le fil du feu de recul, ce qui permet son allumage automatique en marche arrière.
Vous choisirez entre une solution filaire pour une image plus stable et une solution sans fil pour une pose plus rapide. Vous compterez 1 à 2 heures pour une installation filaire sur une berline et 30 à 60 minutes pour une solution sans fil sur un petit véhicule. Le niveau de difficulté varie : basique si vous savez repérer un fil et dénuder proprement, moyen si vous devez démonter la garniture et traverser la tôle.
Le guide préparatoire pour une installation sûre et rapide de la caméra de recul.
Vous évaluerez d’abord la préférence filaire ou sans fil selon le budget et la solidité recherchée. Vous préparerez le véhicule : batterie déconnectée si vous travaillez à proximité de la batterie, ou clé sur off pour tests non destructifs. Vous noterez la couleur des fils et la tension mesurée avant toute coupure.
Le matériel et la liste d’outils indispensables pour un branchement sans risque.
Vous réunirez les outils suivants pour limiter les erreurs et les risques électriques. Vous vérifierez la présence d’un multimètre et d’un fusible en ligne adapté. Vous choisirez un câble RCA blindé longueur adaptée et un faisceau étanche pour l’extérieur.
- 1/ Multimètre : tester les tensions et la continuité pour repérer le fil du feu de recul.
- 2/ Pince à dénuder et cosses : réaliser des raccords propres et éviter les faux contacts.
- 3/ Fusible en ligne 1 a à 3 a : protéger l’alimentation proche de la batterie pour éviter d’endommager la caméra et le véhicule.
| élément | valeur conseillée | pourquoi |
|---|---|---|
| indice ip caméra | ip67 | résiste à la pluie et projections lors de manœuvres |
| fusible en ligne | 1 a à 3 a | protège l’électronique de la caméra sans nuisance |
| longueur rca | 5 à 8 m | couvre coffre jusqu’au poste sur la plupart des véhicules |
| gaine protectrice | 10 mm | évite l’usure au passage sur les bords de tôle |
La vérification des tensions et la sécurisation électrique avant tout branchement.
Vous identifierez le fil du feu de recul avec le multimètre : il passe à +12 v quand la marche arrière est engagée. Vous repérerez la masse chassis sur une tôle propre non peinte et vous noterez la tension mesurée. Vous placerez le fusible en ligne sur le fil positif proche de la batterie avant tout raccord définitif.
- 1/ Couper la batterie : réduire le risque de court-circuit lors des raccords importants.
- 2/ Noter les couleurs : écrire la couleur du fil et la tension pour éviter les erreurs lors de la soudure ou du sertissage.
Vous passerez ensuite au câblage physique et à la connexion vidéo une fois les tests électriques validés.
Le protocole de branchement étape par étape pour obtenir une image fiable sur l’écran.
Vous tracerez d’abord le trajet du câble depuis le coffre jusqu’au poste en évitant les charnières et passages mobiles. Vous réaliserez les raccordements électriques ensuite, en respectant polarités et masses. Vous configurerez enfin l’autoradio pour détecter l’entrée caméra et tester l’image.
Le schéma de câblage 3 fils et 4 fils avec liaison vidéo rca et fusible en ligne.
Vous utiliserez un schéma 3 fils si la caméra a seulement alimentation, masse et vidéo rca. Vous opterez pour 4 fils si la caméra possède un fil trigger/ant+ permettant de commuter automatiquement l’écran. Vous relierez la masse chassis sur une tôle propre et installerez la gaine protectrice sur le câble rca traversant le coffre.
- 1/ Fil rouge : brancher sur le fil + du feu de recul pour allumage uniquement en marche arrière.
- 2/ Gaine et fusible : positionner le fusible proche de la batterie et la gaine sur toute la traversée pour éviter l’usure.
La connexion de la caméra au poste android ou au moniteur et solutions sans fil.
Vous brancherez le câble vidéo rca sur l’entrée cam du poste android et le fil trigger sur la borne reverse ou ant+ du poste. Vous paramétrerez le poste pour que l’entrée caméra prenne le pas sur la source USB ou radio en marche arrière. Vous testerez la continuité du rca, la présence de +12 v sur le fil rouge et la compatibilité ntsc/pal si l’image n’apparaît pas.
- 1/ Autoradio : utiliser le fil trigger/ant+ pour forcer le changement d’image lors de l’engagement de la marche arrière.
- 2/ Sans fil : vérifier la portée entre émetteur et récepteur et la présence d’interférences si l’image saute.
Vous imprimerez la fiche checklist en pdf, vous regarderez une vidéo pas-à-pas si besoin et vous solliciterez un pro pour une installation complète si le câblage vous semble trop technique. Une caméra bien branchée évite du temps perdu et des réparations coûteuses ; prévoir 60 à 120 euros pour une pose pro reste souvent rentable.
