- L’emplacement stratégique : ce petit boîtier noir surveille la pression du filtre à particules depuis le tablier arrière.
- Les signes d’usure : une perte de puissance flagrante et une consommation élevée signalent souvent une sonde qui est totalement défaillante.
- Le calibrage final : un passage obligatoire à la valise électronique garantit le bon fonctionnement après le remplacement des pièces mécaniques.

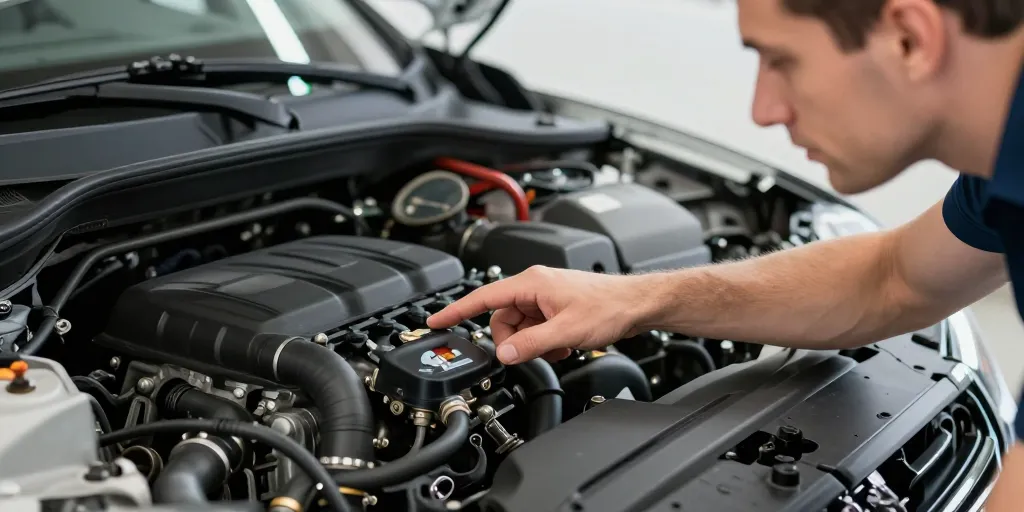

Le capteur de pression différentielle se cache souvent sur le tablier arrière du compartiment moteur. Cette petite pièce électronique pilote la régénération du filtre à particules (FAP) en mesurant la pression des gaz. Une lecture erronée de sa part sature votre échappement en quelques centaines de kilomètres. Les mécaniciens le repèrent facilement en suivant les durites souples qui remontent depuis la ligne d’échappement.
Les emplacements habituels du capteur de pression dans le compartiment moteur
La configuration change radicalement selon l’architecture de votre bloc moteur. Les ingénieurs cherchent souvent un compromis entre la précision de la mesure et l’accessibilité pour l’entretien. Vous devez regarder en priorité vers le haut du moteur pour gagner du temps. Cette pièce reste fragile et subit des contraintes thermiques massives à chaque trajet.
Le constructeur Renault place souvent ce composant près du boîtier de filtre à air sur les versions récentes. Vous pouvez aussi le trouver directement fixé sur la paroi qui sépare le moteur de votre habitacle. Cette position stratégique limite les vibrations excessives subies par les composants électroniques internes. Les modèles plus anciens nécessitent parfois de retirer un cache moteur pour apercevoir ses connections.
| Motorisation courante | Emplacement typique du capteur | Type de fixation |
|---|---|---|
| Moteur 1.5 dCi (Renault/Dacia) | Près du boîtier de filtre à air ou tablier | Vis unique ou clipsage |
| Moteur 1.6 HDI (Peugeot/Citroën) | Derrière le bloc moteur , vers la cloison | Support métallique vissé |
| Moteur 2.0 TDI (Volkswagen/Audi) | Haut du moteur , côté distribution ou turbo | Bride de maintien |
| Moteur 2.2 i-DTEC (Honda) | Côté droit du collecteur d’admission | Boulon de dix |
La position à proximité immédiate du filtre à particules ou du turbo
Certains moteurs allemands privilégient une liaison très courte avec la source de pression. Vous trouverez alors le capteur monté sur un support métallique à quelques centimètres seulement du turbocompresseur. Cette proximité permet une réactivité maximale du signal transmis au calculateur de gestion moteur. La chaleur intense dans cette zone impose toutefois une inspection régulière des durites de raccordement.
Les modèles Nissan adoptent aussi fréquemment cette disposition compacte. Vous devez inspecter les alentours du collecteur d’échappement pour débusquer la prise électrique correspondante. Un accès par le dessous du véhicule devient parfois indispensable pour les interventions les plus complexes. Les mécaniciens apprécient ce montage qui réduit les risques de condensation dans les tuyaux de mesure.
Le montage sur la cloison pare-feu pour une protection thermique optimale
Le tablier arrière offre l’abri le plus sûr contre les pics de température du moteur. Les ingénieurs fixent le capteur sur cette cloison pour prolonger la durée de vie de sa membrane sensible. Vous gagnez un confort de diagnostic précieux car la pièce se présente face à vous dès l’ouverture du capot. Cette disposition facilite grandement l’utilisation d’un multimètre pour vérifier les tensions d’alimentation.
Les constructeurs français privilégient souvent cette architecture sur leurs berlines et SUV. Vous remarquez que les durites doivent parcourir une plus grande distance pour atteindre la ligne d’échappement. Un contrôle visuel de ces conduits permet de détecter des craquelures avant qu’elles ne faussent les mesures. La membrane interne travaille ainsi dans un environnement stabilisé , loin des turbulences du ventilateur de refroidissement.
Une fois l’emplacement physique identifié , il devient nécessaire de savoir comment reconnaître visuellement la pièce et interpréter les signes de fatigue avant d’envisager un démontage complet.
Les signes distinctifs pour identifier la pièce et ses défaillances
L’identification formelle de la sonde évite des erreurs coûteuses lors de l’achat de pièces de rechange. Vous devez scruter les détails de fabrication pour ne pas confondre ce capteur avec une vanne de commande de turbo. Les codes défauts enregistrés par votre valise de diagnostic confirment généralement vos doutes visuels. Un bricoleur averti utilise ces données électroniques pour isoler la panne avec précision.
La reconnaissance visuelle du boîtier et de ses durites de raccordement
Vous cherchez un petit boîtier rectangulaire en plastique noir haute densité. Son aspect reste caractéristique avec une connectique électrique dotée de trois fils bien distincts. La présence de un ou deux tétons sur lesquels s’emboîtent des tuyaux en caoutchouc scelle son identité. Ces tuyaux sont souvent sécurisés par des colliers à ressort ou des bagues de serrage spécifiques.
1/ Le corps de la sonde : le plastique porte généralement une référence gravée et le logo du fabricant comme Bosch ou Denso.2/ Le faisceau électrique : la prise dispose d’un ergot de verrouillage qu’il faut presser avec précaution pour ne rien casser.3/ Les tubulures de pression : ces conduits en caoutchouc tressé résistent à des pressions internes significatives tout en restant souples.
Les symptômes mécaniques d’une sonde défectueuse sur la ligne d’échappement
Le code erreur P0470 signale presque toujours une défaillance électrique ou une incohérence de signal. Votre voiture passe alors en mode dégradé pour protéger le moteur contre une surpression éventuelle. Vous ressentez une perte de puissance flagrante dès que vous sollicitez l’accélérateur en côte. Le tableau de bord affiche souvent un message d’alerte concernant le risque de colmatage du FAP.
Une consommation de carburant qui grimpe de manière injustifiée doit vous alerter immédiatement. Le calculateur tente des régénérations incessantes car il croit le filtre bouché en permanence. Vous pouvez parfois observer des fumées noires inhabituelles lors des phases de reprise à bas régime. Un simple test de continuité sur le faisceau permet souvent d’exclure un problème de câblage avant de remplacer la pièce.
| Code Diagnostic | Symptôme constaté | Action recommandée |
|---|---|---|
| P0470 / P0471 | Voyant moteur et mode dégradé | Vérifier le faisceau et le capteur |
| P2452 / P2453 | Régénération FAP impossible | Nettoyage ou remplacement du capteur |
| Symptôme visuel | Fumée noire à l’accélération | Contrôler l’étanchéité des durites |
| Perte de puissance | Régime moteur bridé à 2500 tr/min | Mesurer la tension de sortie du capteur |
Le remplacement d’un capteur de pression demande une réinitialisation logicielle obligatoire pour être totalement efficace. Votre calculateur doit apprendre les nouvelles valeurs de référence de la pièce neuve pour calibrer ses cycles de nettoyage. Ignorer cette étape électronique risque de provoquer de nouvelles alertes injustifiées après seulement quelques kilomètres de roulage.
